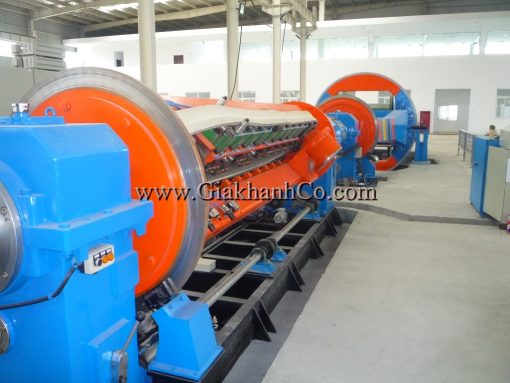

Thiết bị chủ yếu dùng để bện 7 lõi thể dẫn trở xuống hoặc thành cáp 6 lõi dây cách điện trở xuống và bện lõi dây.
I、Cấu thành thiết bị：
1、 Máy chủ dùng 45KW, biến tần điều tốc; Ổ bi trục chính của NSK, phối hợp bộ hiển thị nhiệt độ.
2、 Lực căng thu dây do bộ ly hợp bột từ điều khiển, lực căng ổn định , tự động bám sát có cường lực.
3、 Phương thức thay đổi bước bện là dùng bánh răng, thao tác thuận tiện, bước bện ổn định.
4、 Thể quay là cánh cung, quay ổn định, trọng lượng nhẹ, không có hiện tượng rung；
5、 Vòng dẫn dây của cánh cung là kiểu bánh dẫn, dẫn dây tin cậy, lực cản nhỏ, không gây xước ngoài dây; Bánh dẫn được phun sứ chịu mài mòn, cánh cung nhập khẩu Đài Loan, chất liệu miếng thép đàn hồi 65Mn, được xử lý nhiệt , độ cứng 45 độ.
6、 Mâm dây trực tiếp đưa vào bộ phận nâng hạ định vị, bộ nâng hạ thuỷ lực điện động, thao tác nâng hạ mâm dây đơn giản, cung bện và đỡ mâm sau khi phẳng, đèn cảm ứng sáng, có thể tiến hành nâng lên hạ xuống.
7、 Dùng bánh đà kích trục, có bộ phận hiển thị khi kích trục đến vị trí.
8、 Động cơ xếp dây: máy điện trợ động: 400W điều khiển kiểu số;
Truyền động: dây đai bánh răng và trục xoắn bi truyền động bệ cuộn thu.
Điều khiển liên động: điều khiển tỷ lệ đồng bộ;
Khoảng cách xếp dây: điều chỉnh cài dặt kiểu số;
Độ rộng xếp dây: 850mm/max
9、 Phanh:Trong ngoài dùng phanh điện từ, tự động dừng máy khi đứt dây.
10、 Cánh cung quay 1 vòng là hai bước bện, hiệu quả sản xuất cao;
11、 Tủ điện có khoá(điện áp 380V，50hz; điện áp điều khiển 220V），linh kiện kiểu tiếp đất;
12、 Cửa dùng kiểu cửa đẩy bên, có khoá điện từ, khi máy mở vận hành thì không thể mở cửa.
13、 Nắp bảo vệ là kiểu kín hoàn toàn，giảm thấp tiếng ồn.
14、 Màu sơn: màu xanh táo quốc tế No. 2;
II. Tham số kỹ thuật chủ yếu：
- Đường kính ngoài dây vào:Φ1.0mm-9.00mm;
- Đường kính thể dây bện:Φ2.00-30mm；
- Phạm vi bước bện: 50mm-600mm;
- Quy cách mâm thu dây max: đường kính ngoài Φ1400mm;
- Tốc độ quay của cánh cung bện max:500R/MIN；
- Hướng bện: bện trái phải đều được;
III. Phối kiện điện
1、 Động lực máy chủ: Máy điện 45KW + biến tần điều khiển số.
2、 Màn hình tiếp xúc: Omron
3、 PLC : Omron
4、 Bộ phận điều khiển lực căng: Bộ ly hợp bột từ
IV. Kèm theo máy
1、 Dụng cụ : 01 bộ (04 chiếc)
2、 Đai đồng bước: 01 bộ
3、 Khuôn dây: 01 bộ
