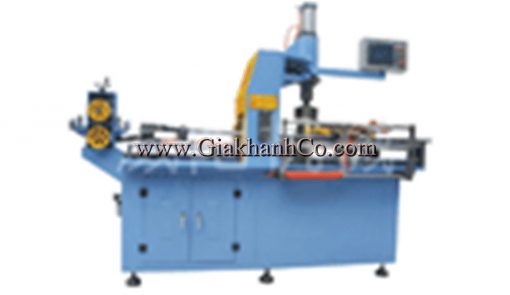

Máy đánh cuộn tự động MS 15

I. Tính năng chủ yếu:

1. Thích hợp với đường kính dây:Dây điện 4 mm²～35mm²；cáp tín hiệu điện tử loại mềm 10mm²～50mm² .
2. Máy thiết kế tốc độ dây : 250M/min Max( dựa vào đường kính ngoài của cuộn để xác định).
3. Độ cao trung tâm dây sản xuất:1000mm.
4. Tổng độ dài máy: khoảng 3.75M
5. Nguồn điện vào: AC 380V, 3 pha , 50Hz(Trung Quốc). Cũng có thể dựa trên yêu cầu của khách hàng đặt điện áp không tiêu chuẩn.

II. Cấu thành thiết bị:

Máy đánh cuộn tự động C1860(Kiểu ôm dây): 01 chiếc, Phối hợp đầu đánh cuộn ￠180

III. Phối kiện chủ yếu:

1. Máy điện trục chủ : Dongyuan- Đài Loan
2. Máy điện xếp dây: trợ động và hệ thống điều khiển trợ động Mitsubishi- Nhật bản
3. Máy biến tần chủ: Anxuan- Nhật; Mitsubishi- Nhật.
4. Bộ điều khiển có thể lập trình : Mitsubishi- Nhật﹙P.L.C﹚
5. Màn hình : màn hình công nghiệp”GP”
6. Bộ điện: sử dụng các sản phẩm của Aomulong, Shilin, Shangqi, Tiande.
7. Ổ bi: NSK, NTN- Nhật
8. Vít : IKO -Nhật

IV. Quy cách chi tiết

1) Máy đánh cuộn tự động CP1860﹙Kiểu ôm dây﹚

A)    Phương hướng thao tác: máy tay phải ( hướng dây vào từ phía tay trái).

B)     Đường kính dây thích hợp: ψ2.0mm～ψ15 mm。

C)    Kích thước cuộn dây: Đ.K ngoàiФ 600mm Max. * Đ.K trong Ф280/180mm * Độ cao 60～180mm；Kích thước do khách hàng chỉ định.

D)    Tốc độ cuộn dây:250M/min Max，(Với tình trạng 500M/ cuộn)

E)     Bàn thao tác sử dụng màn hình cảm ứng (5.7 thước, Graphic Operator Interface)

F)     Phương thức đưa dây thành phẩm ra: ôm dây

G)    Bộ đếm mét : Đơn vị đếm mét :0.01M, cảnh  báo  và dự báo tự động giảm tốc , đến đủ số mét mâm đánh cuộn tự động lưu trình thao tác.

H)    Động cơ khởi động đầu đánh cuộn: Động cơ Dong yuan 7.5HP x 4P AC

+ máy giảm tốc+ biến tần Mitsubishi + bộ giải mã.

I)        Bộ phận xếp dây : dùng động cơ trợ động Mitsubishi 750W để xếp dây , đồng bộ cùng máy chủ cuộn dây, xếp dây đều đặn ngay ngắn.

J)       Điều khiển điện của cả máy: Dùng máy điều khiển vi tính có thể lập trình ( PLC) – Mitsubishi.

K)    Phanh: phanh điện từ.

L)     Máy đánh cuộn tự động C1860 có thể cùng máy bọc dây tạo thành một dây truyền sản xuất.

2) Bảng số liệu tham khảo của máy đánh cuộn CP1860：

Model	H(mm)	O.D( mm )	I D (mm)	Diameter (mm)	Winding speed	Average output (100M/ Coil)
CP1860	60-180	Ф200-Ф600	Ф280-Ф180	Ф2-Ф15	250M/min /Max	1.5 Coil / min
